Projektování v CADKON+ MEP: Praktický postup návrhu kanalizace a vodovodu včetně výpočtů

Program CADKON+ MEP nabízí nástroje, které umožňují rychlý návrh kanalizace a vodovodu. V článku jsou příklady, jak z programu vytěžit maximum při každodenní projekční práci.

Projektování zdravotechniky klade důraz na přesnost i efektivitu. Program CADKON+ MEP nabízí nástroje, které umožňují rychlý návrh kanalizace a vodovodu včetně výpočtů podle platných norem. V článku se zaměříme na doporučené pracovní postupy, které zjednodušují kreslení, minimalizují chybovost a výrazně šetří čas. Ukážeme si praktické příklady, jak z programu vytěžit maximum při každodenní projekční práci.

Vyzkoušejte zdarma zkušební verzi CADKON+ MEP

Začínáme s podklady od stavaře

Dodané podklady od stavaře/architekta obvykle nebývají v dobrém stavu. Je potřeba je pročistit, přebarvit na jednotnou barvu, změnit tloušťky per, často rozložit bloky, srovnat do 2D zobrazení a mnoho dalších úkonů.

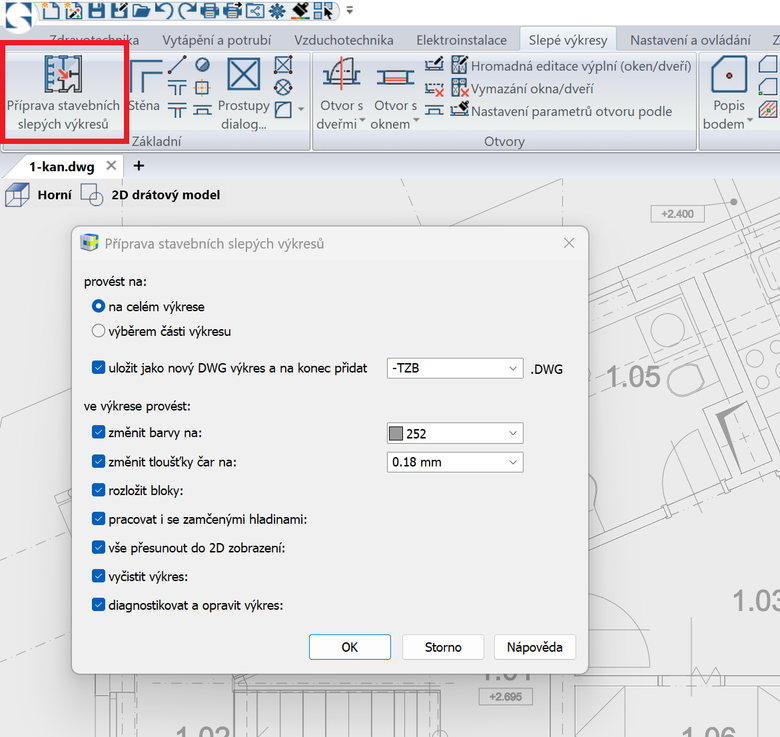

V CADKON+ doporučujeme nejprve po vypínat nepotřebné hladiny a následně použít nástroj „příprava stavebních slepých výkresů“, který za Vás vše automatizovaně připraví. Potom již stačí podklady připojit jako externí reference.

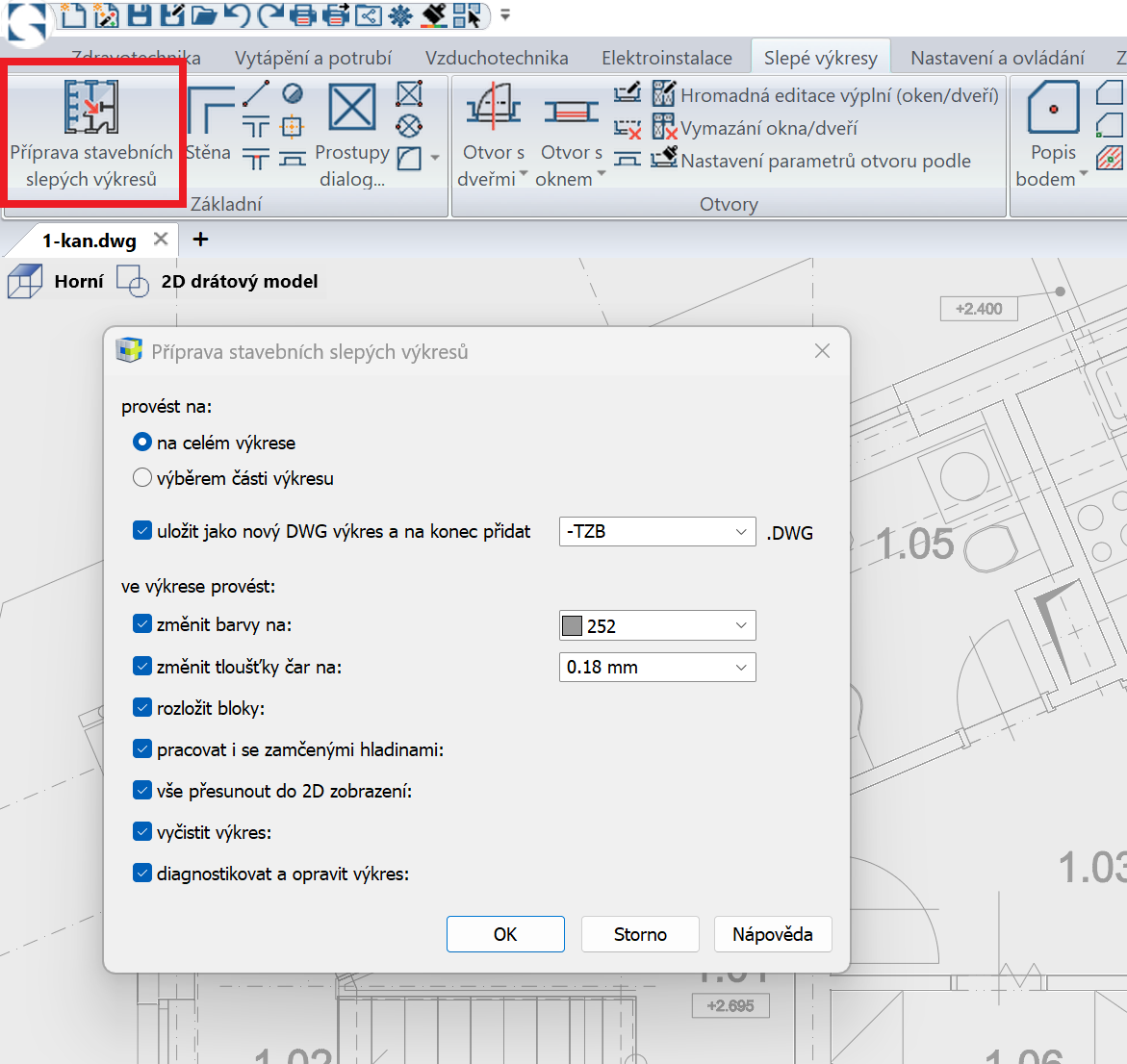

Automatické vytvoření stavebního slepého výkresu pro potřeby TZB.
Automatické vytvoření stavebního slepého výkresu pro potřeby TZB.

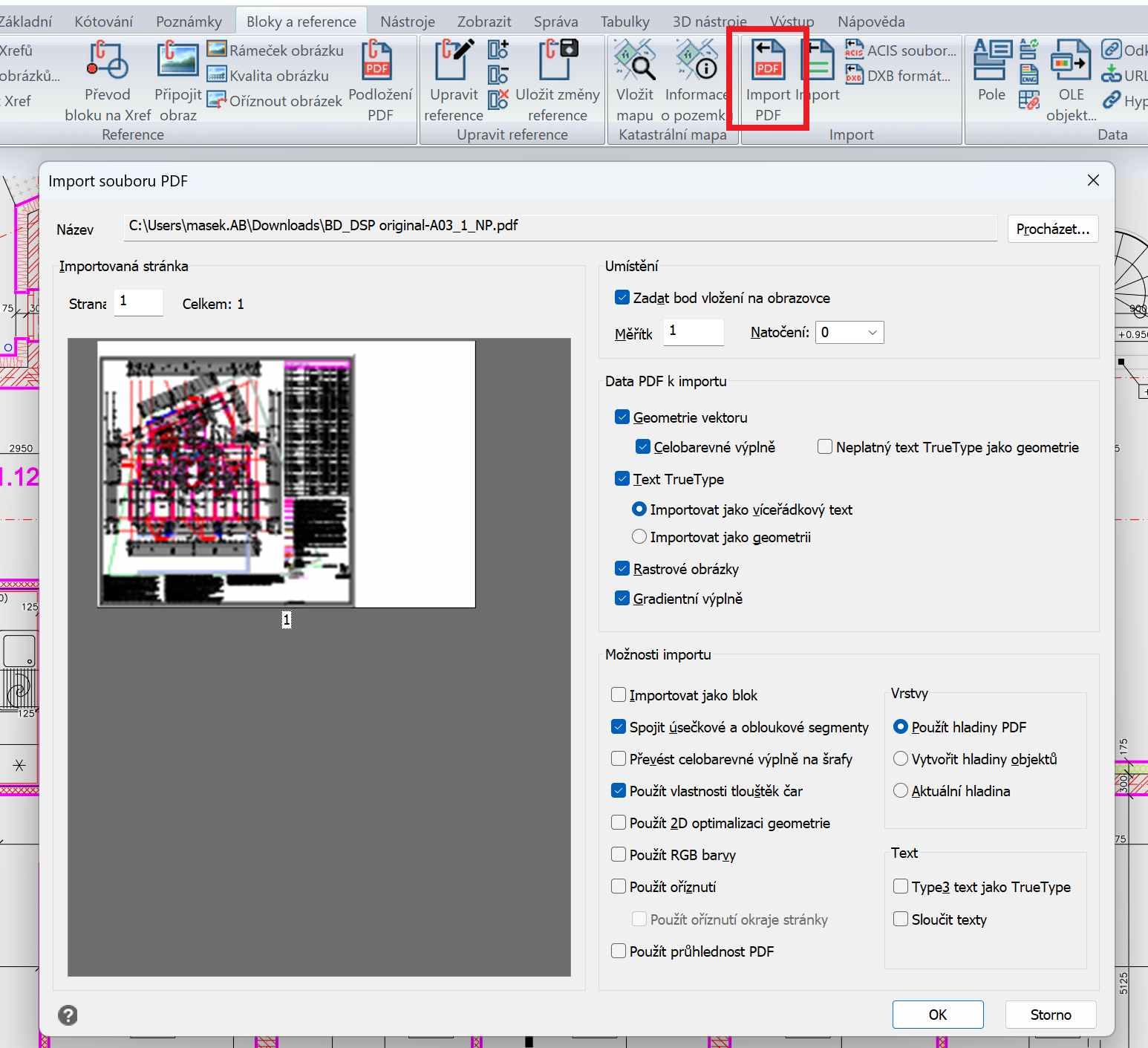

Pokud nemáte podklady v DWG formátu, ale pouze jako PDF, doporučujeme určitě vyzkoušet funkci „import PDF“, která PDF převede do vektorového formátu na úsečky, texty včetně originálních hladin.

Možnost importu vektorového PDF do DWG formátu.
Možnost importu vektorového PDF do DWG formátu.

Optimalizace rozmístění stoupaček

Zdánlivě jednoduchá operace, ale je potřeba najít správné rozmístění, aby v navazujících podlažích a suterénu byla sladěna správná poloha stoupaček.

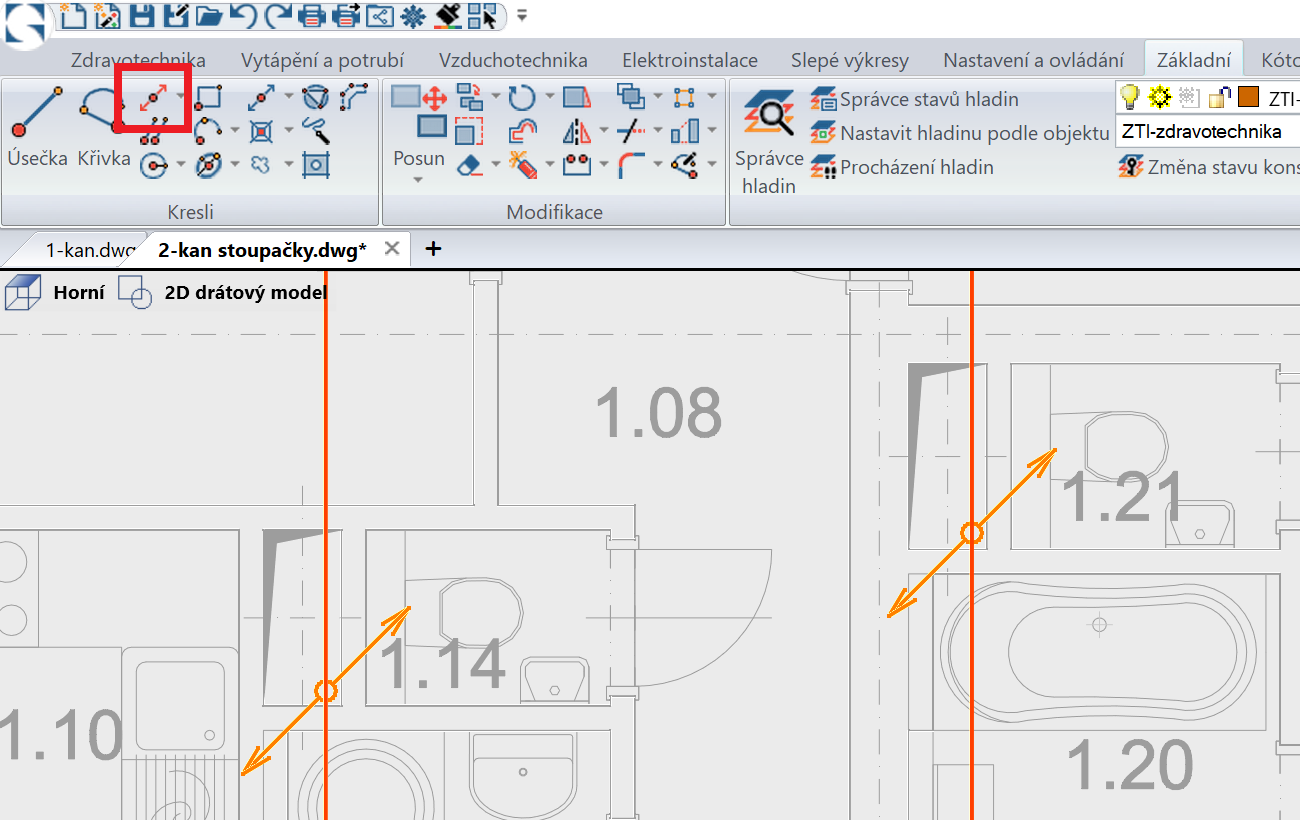

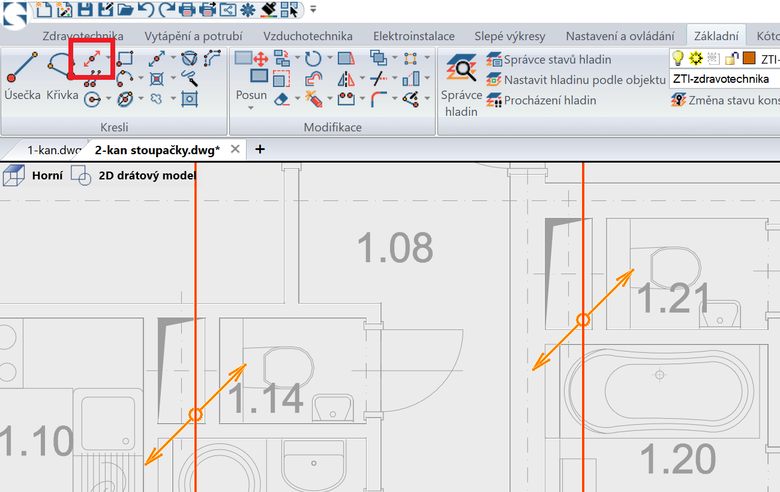

Pokud máte jednotlivá podlaží připojená nad sebou jako externí reference, doporučujeme rozdělit obrazovku horizontálně na dvě části a pomocí konstrukční čáry kontrolovat polohu stoupačky v aktuálním a navazujícím podlaží.

Rozmístění stoupaček a kontrola pomocí vykreslení dočasných konstrukční čar.
Rozmístění stoupaček a kontrola pomocí vykreslení dočasných konstrukční čar.

Kanalizace v jednotlivých podlažích

Připojovací kanalizaci můžete jednoduše vykreslit pomocí křivek, kdy je potřeba dodržet podmínku, aby křivky navazovaly a vedly do stoupačky a končily zařizovacím předmětem.

Ve stavebním výkrese jsou již většinou zakreslené zařizovací předměty, proto stačí na tato místa umístit schematický blok, ve kterém je definován výpočtový odtok, výška připojení atd.

Pokud zpracováváte např. projekt bytového domu, kde se podlaží opakují, můžete takto vytvořit 1NP a do dalších podlaží vše zkopírovat.

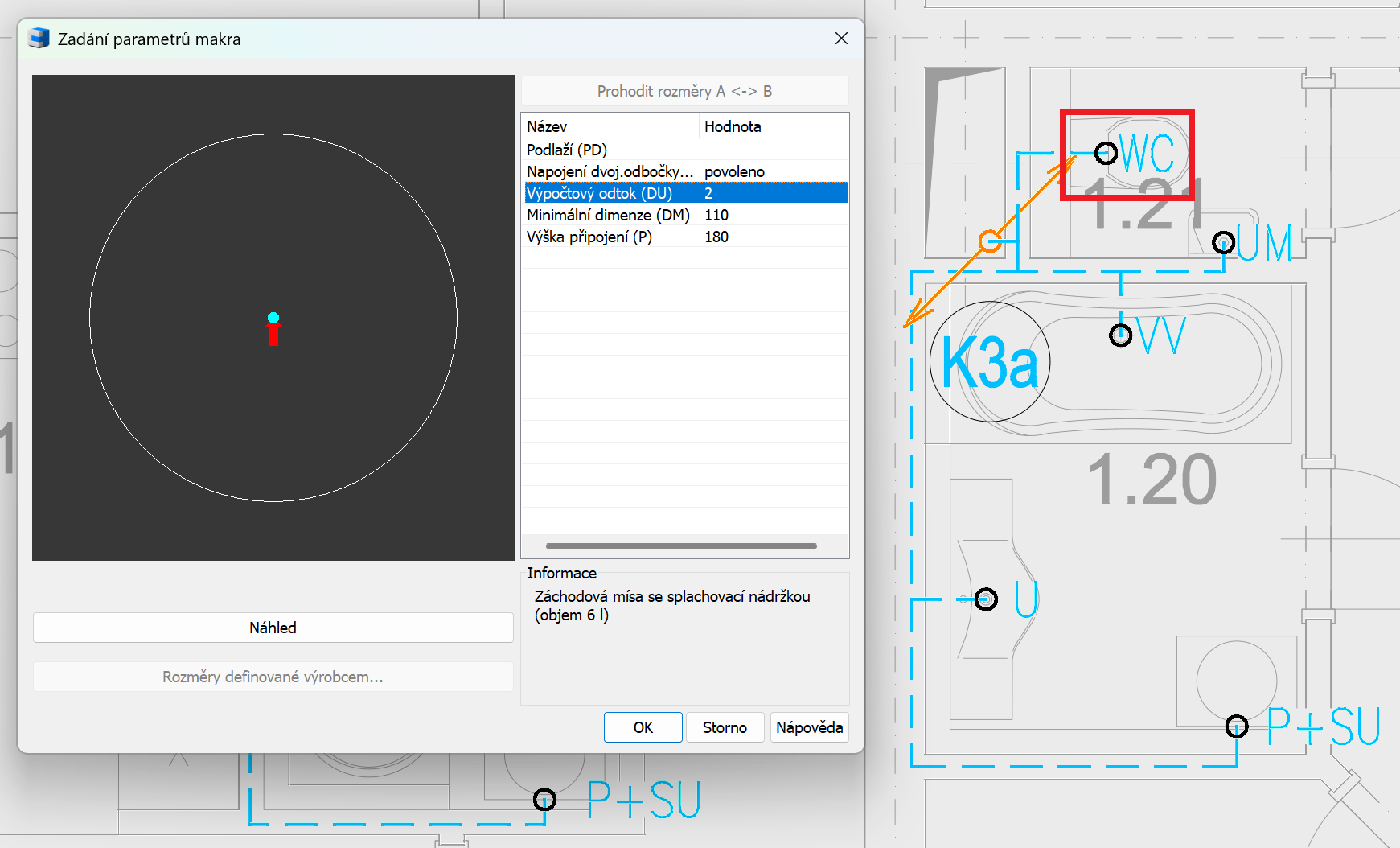

Zadání zařizovacího předmětu WC s jeho vlastnostmi pro následný výpočet.
Zadání zařizovacího předmětu WC s jeho vlastnostmi pro následný výpočet.

Kanalizace v suterénu

Vykreslení podrobných rozvodů kanalizace v suterénu se všemi tvarovkami a popisy je poměrně zdlouhavá záležitost.

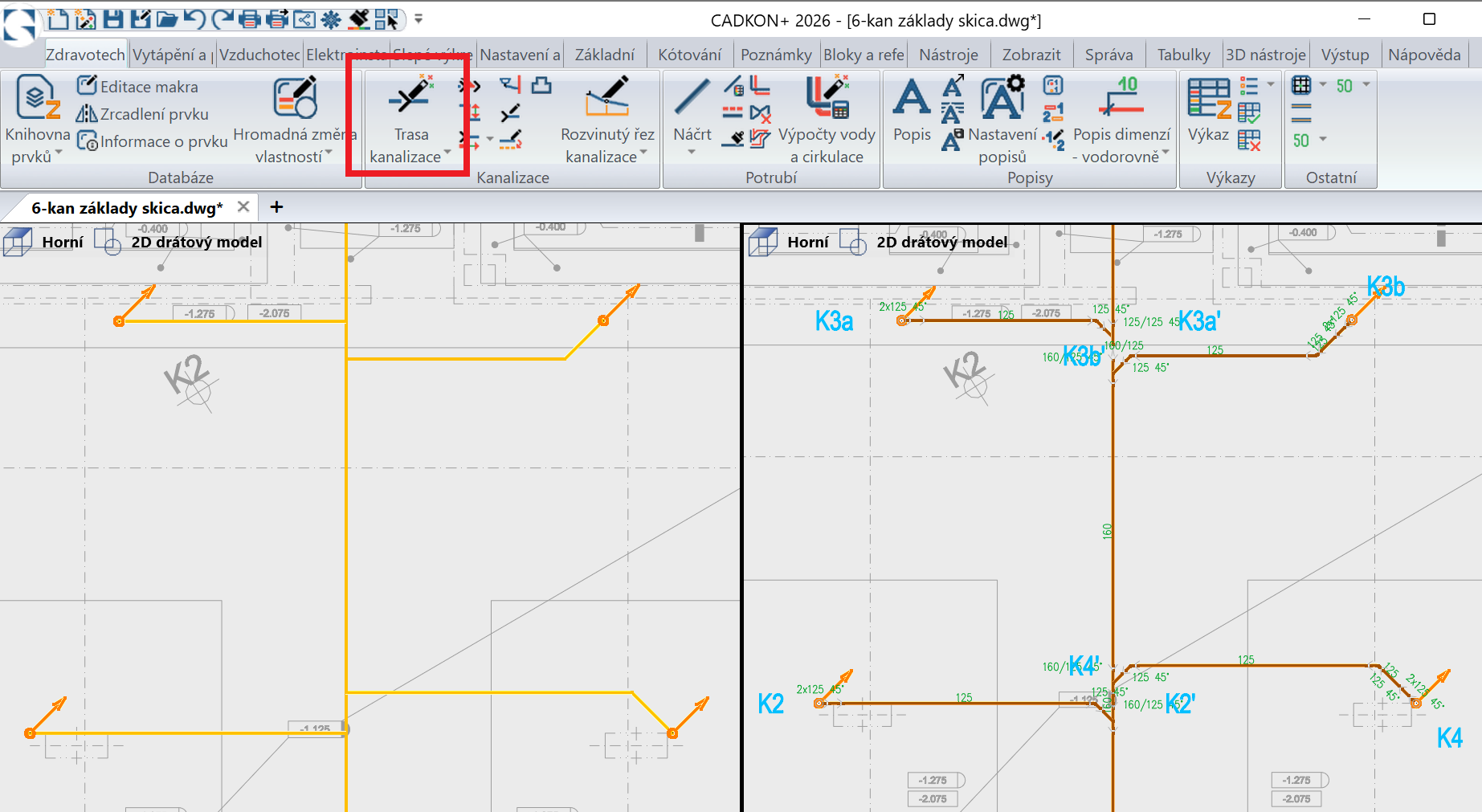

V CADKON+ stačí pouze čárami vytvořit tzv. skicu a funkcí „trasa kanalizace“ vše zvládnout v jednom kroku (rozkreslení tvarovek, dimenze, označení větví, popisy…).

Při vykreslení skici rozvodů si pouze dejte pozor, aby jste u čar dodržovali úhly v násobcích 15°. Toho lze jednoduše docílit nastavením „polárního trasování“.

Příklad automatického vykreslení kanalizace z jednoduchého náčrtu.
Příklad automatického vykreslení kanalizace z jednoduchého náčrtu.

Řezy kanalizace, výpočet a návrh

Z vytvořených rozvodů v podlažích i suterénu lze velmi jednoduše vytvořit řezy kanalizace včetně návrhu a výpočtu průtoků a dimenzí.

Pokud zpracováváte dešťovou kanalizaci, nezapomeňte přepnout výpočet z splaškové kanalizace na dešťovou.

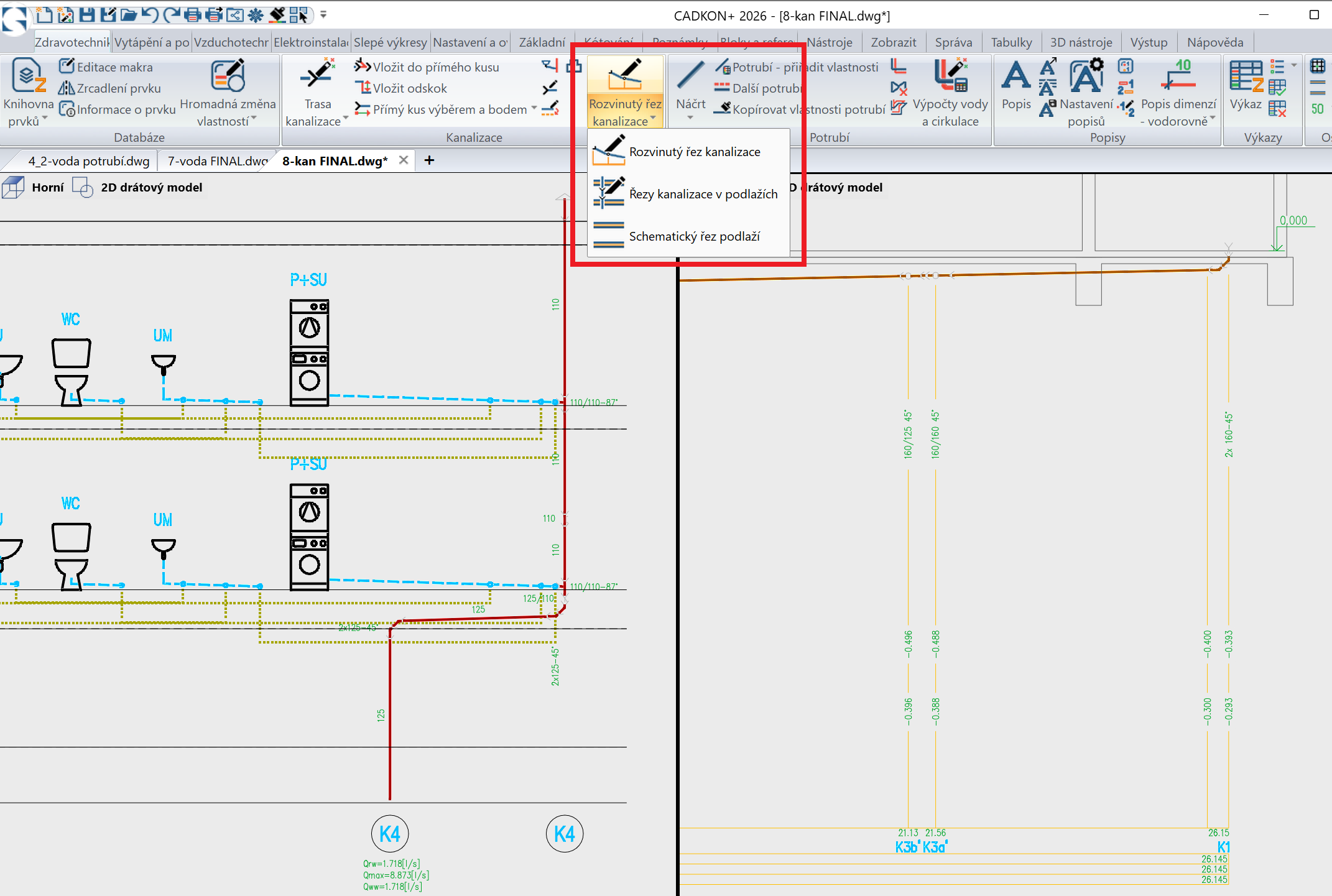

Ukázka vykreslených řezů kanalizace v podlažích a podélných rozvinutých řezů.
Ukázka vykreslených řezů kanalizace v podlažích a podélných rozvinutých řezů.

Návrh rozvodů vody

Pro teplou, studenou, požární vodu, cirkulaci atd. platí stejné principy, jako již výše zmiňované rozvody připojovací kanalizace.

Doporučujeme pouze navíc používat funkci „trasa potrubí“ pro rychlé vykreslení více médií potrubí vedle sebe a z připravené databáze umístit koncové prvky, armatury, vyvažovací ventily nebo sestavu pro vodovodní přípojku.

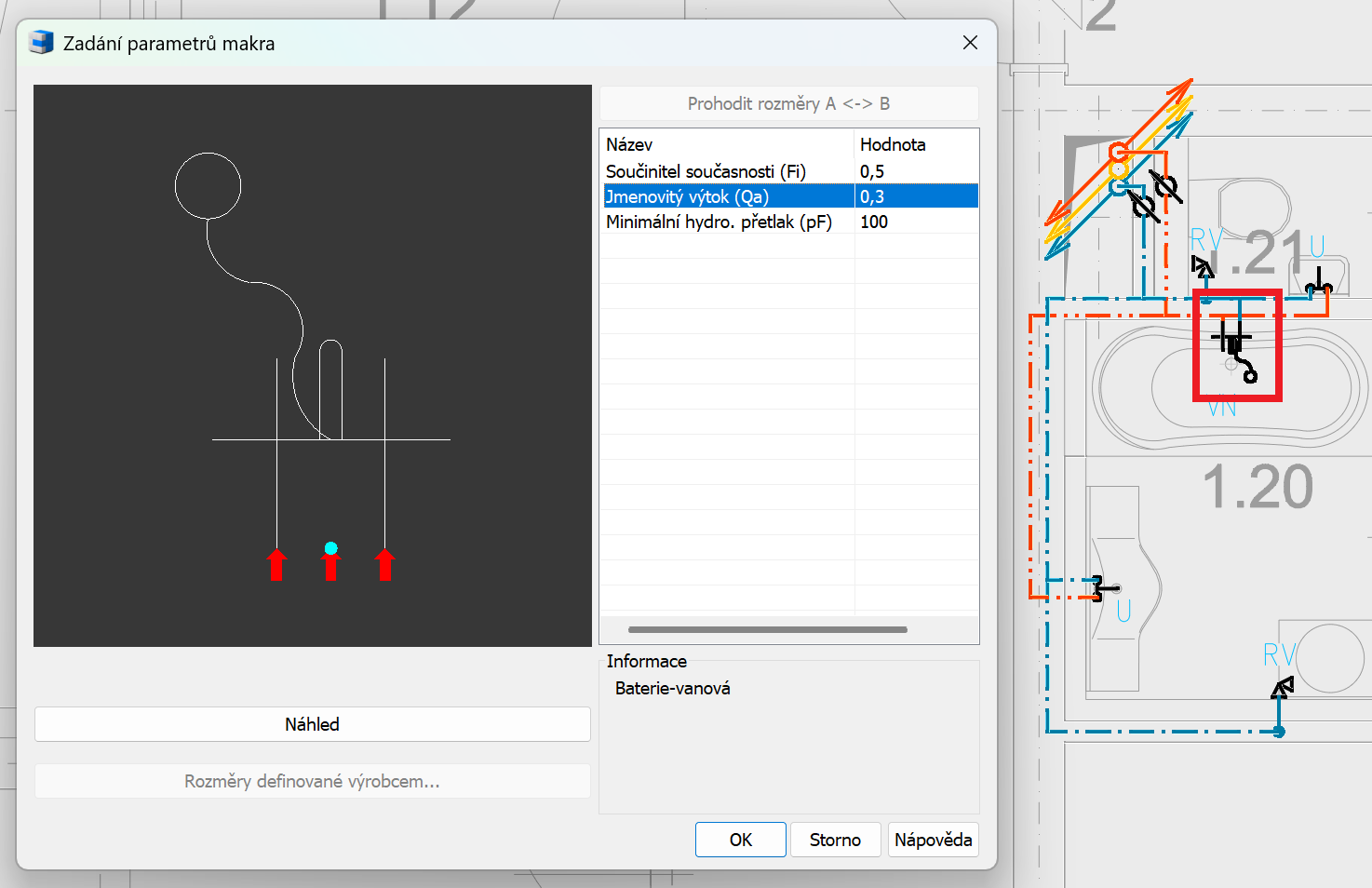

Zadání koncových prvků s jejich vlastnostmi pro následný výpočet.
Zadání koncových prvků s jejich vlastnostmi pro následný výpočet.

Výpočet vody a cirkulace včetně tlakových ztrát a vyvážení

Pokud máte připravené rozvody vody, můžete jednoduše provést výpočet dimenzí studené, teplé, požární vody a cirkulace.

Výpočet můžete provádět i opakovaně, zkoušet různé varianty materiálů, rychlostí proudění (můžou být i rozdílné pro různé části objektu), kontrolovat tlakové ztráty, nastavení vyvažovacích cirkulačních ventilů atd.

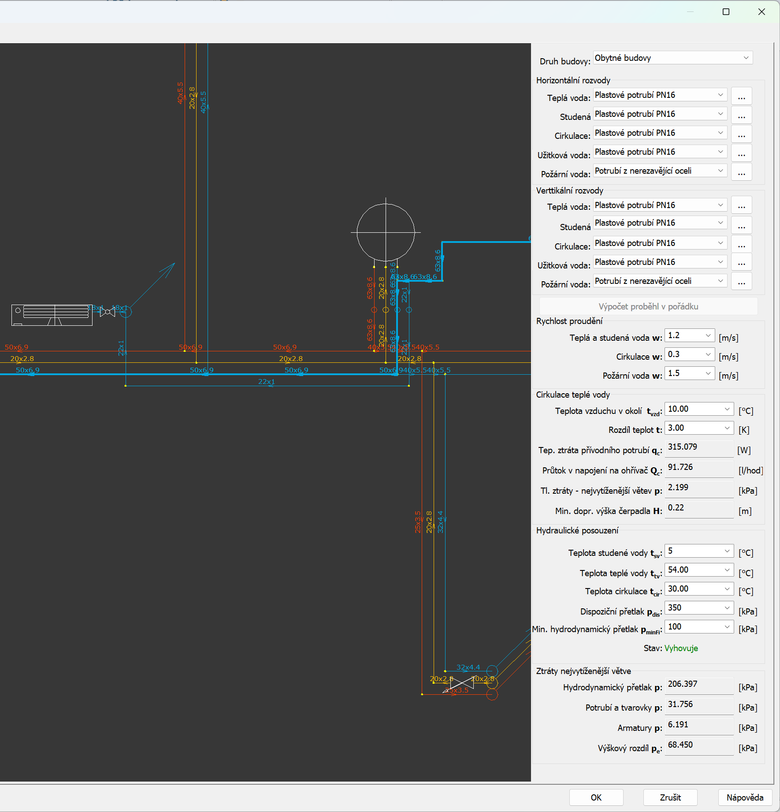

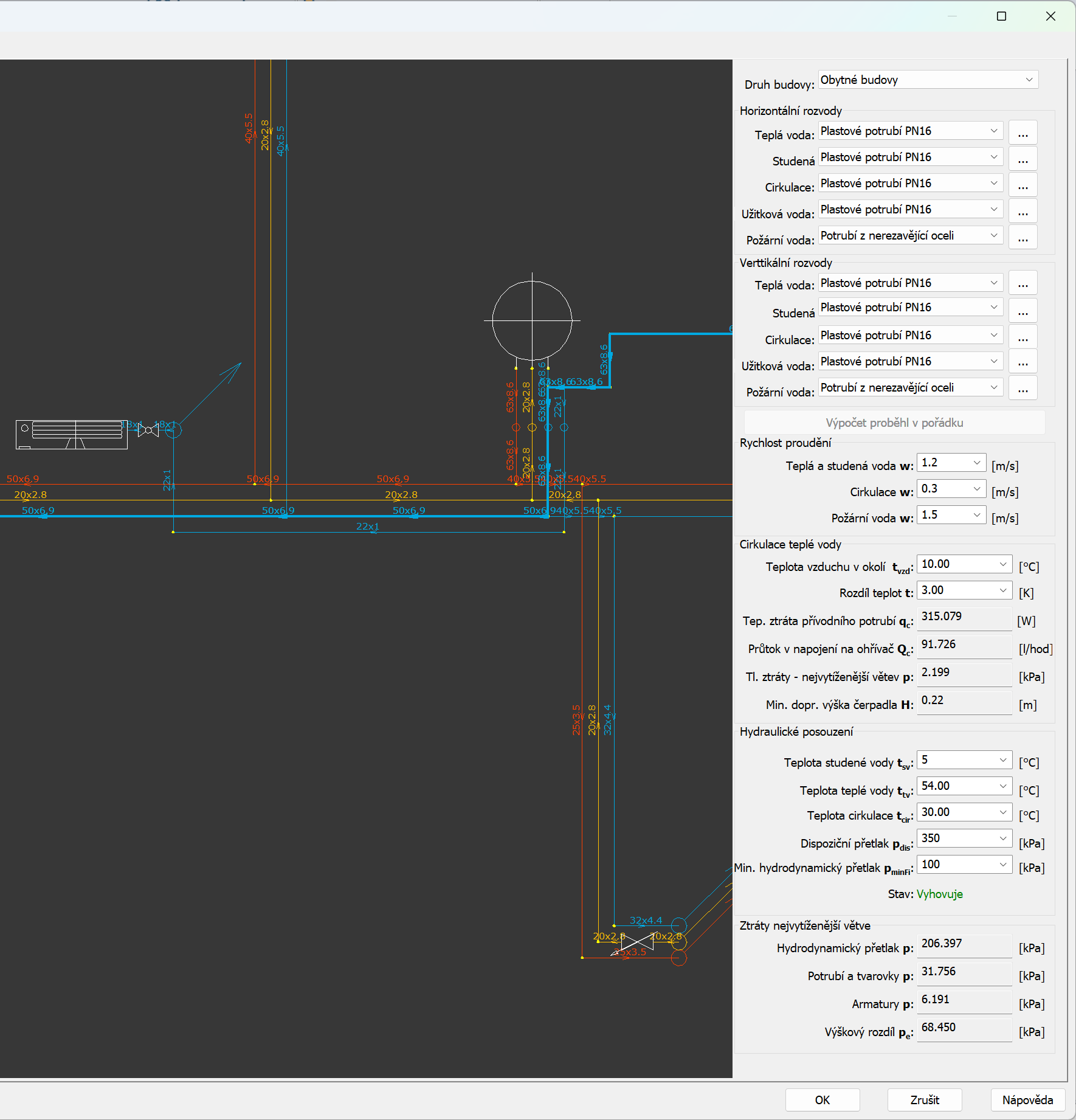

Příklad výpočtu studené, teplé, požární vody a cirkulace včetně vyvážení.
Příklad výpočtu studené, teplé, požární vody a cirkulace včetně vyvážení.

Izometrické a axonometrické pohledy

Pokud chcete nechat z půdorysných rozvodů automaticky vytvořit axonometrické pohledy, nezapomeňte zadat správné délky stoupaček a hlavně vytvářet axonometrii pro všechna podlaží v jednom kroku. To je důležité proto, aby správně navazovali dimenze stoupaček.

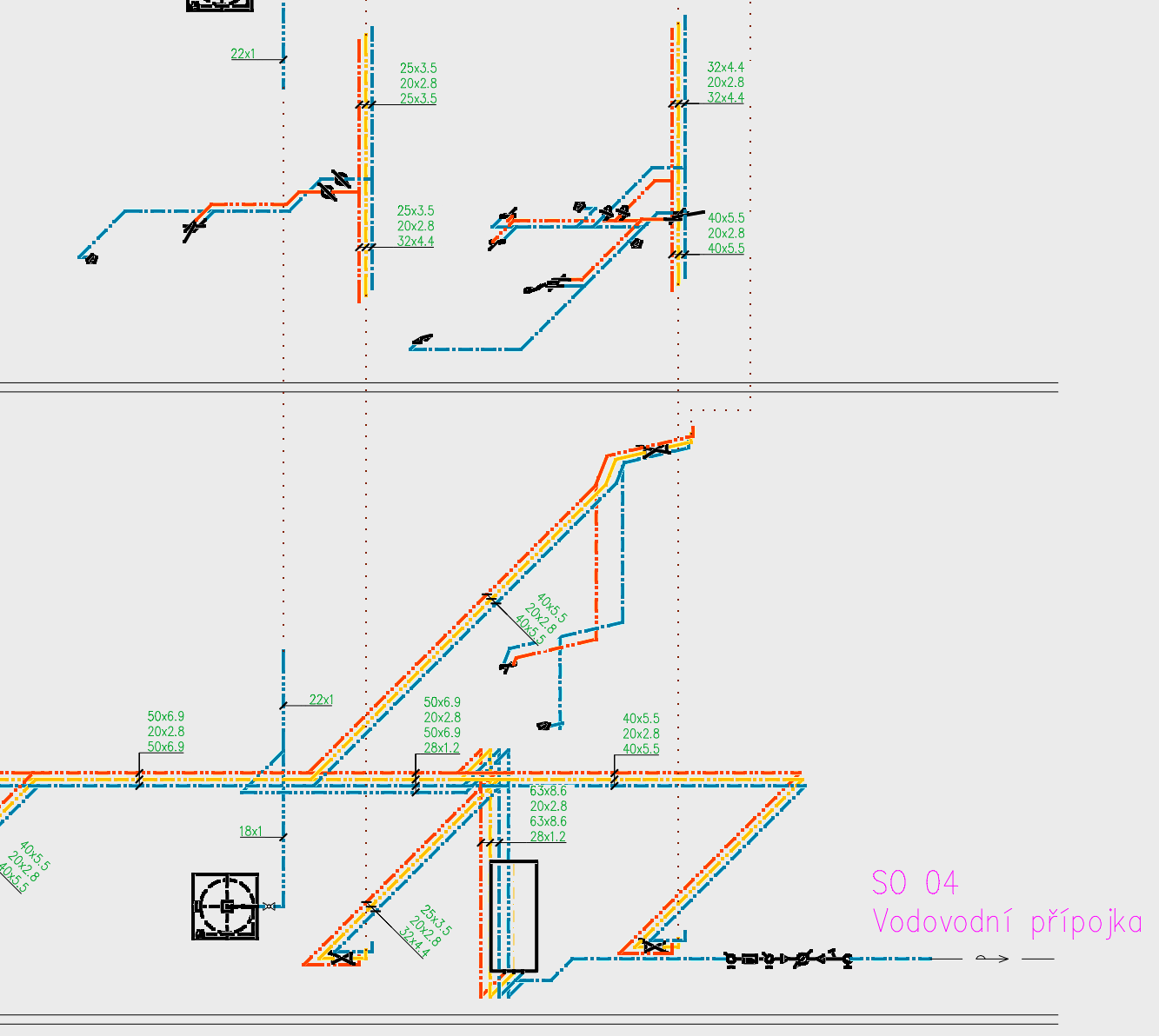

Automaticky vykreslená axonometrie pro suterén a 1NP.
Automaticky vykreslená axonometrie pro suterén a 1NP.

Výkaz použitého materiálu a legendy

Vytvoření výkazů použitého materiálu a legend probíhá plně automaticky. Doporučujeme používat výstupní formát do MS Excel a u legend si případně upravit velikost značek.

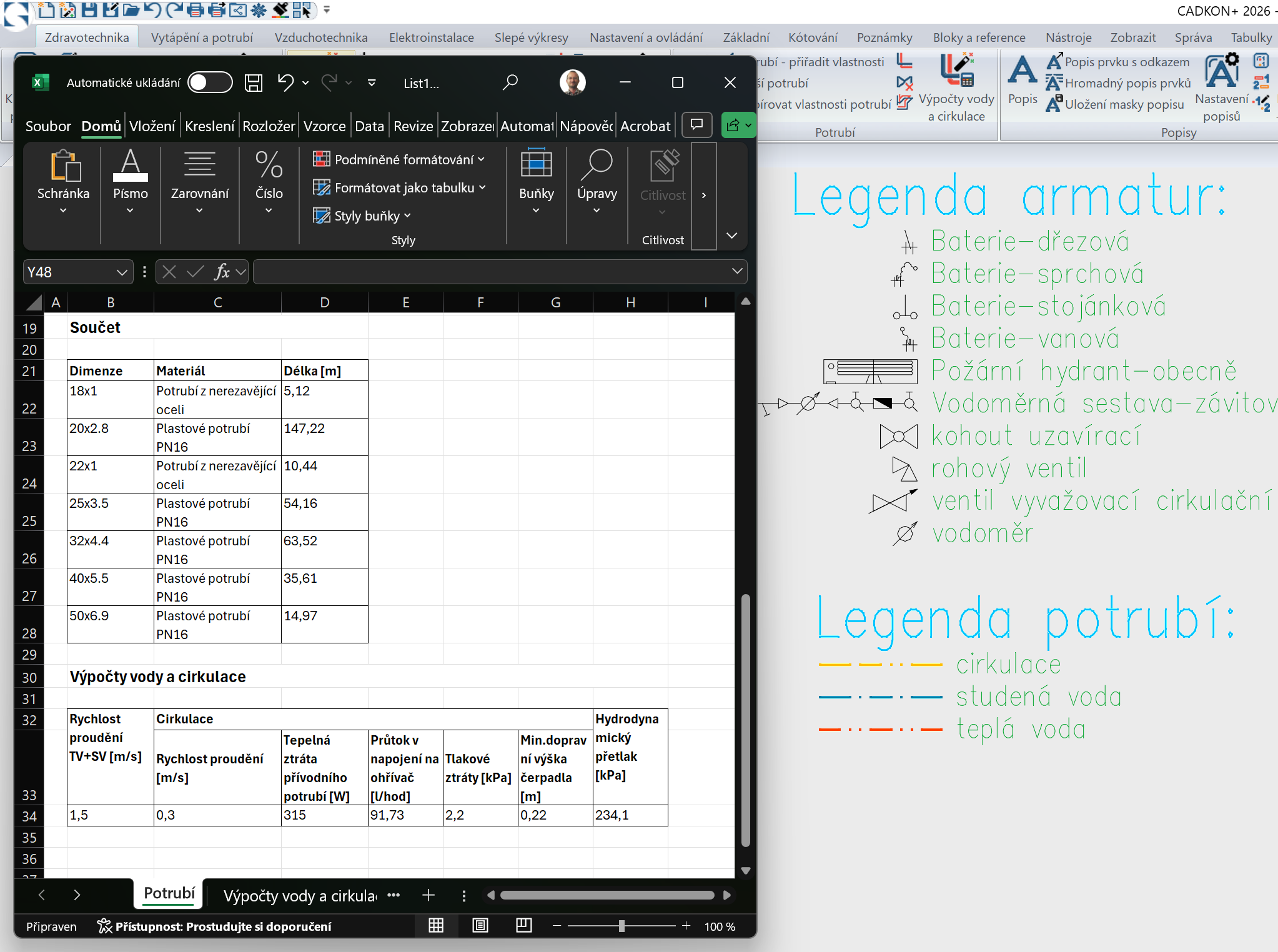

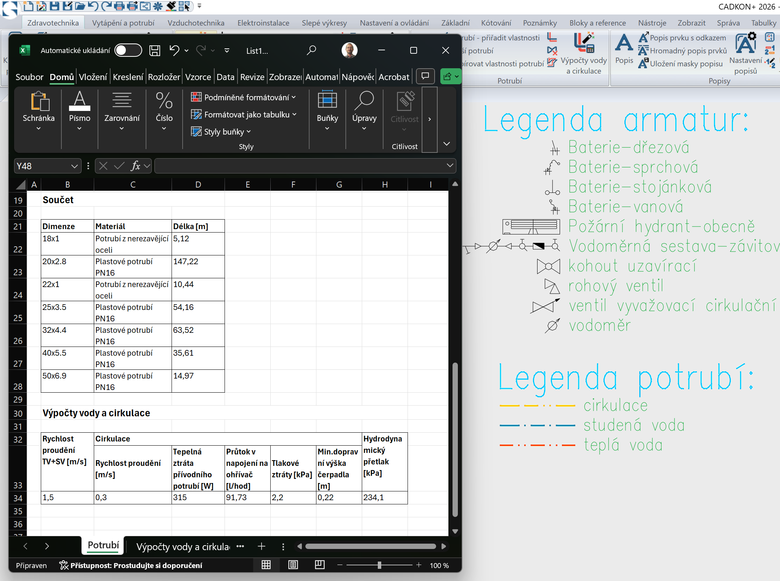

Legenda potrubí, koncových prvků, armatur a výkaz materiálu v programu MS Excel.
Legenda potrubí, koncových prvků, armatur a výkaz materiálu v programu MS Excel.

Finalizace projektu

Doporučujeme si připravit jednotlivá rozvržení (výkresové prostory), abyste mohli např. do formátu PDF uložit výkresy všech podlaží v jednom kroku.

Pokud předáváte projektovou dokumentaci také elektronicky (zdrojové DWG výkresy, technické zprávy atd.) je nejlepší využít funkci eTransmit (elektronický přenos).

Nezapomeňte také využít možnosti stahování a vkládání katastrálních map s nahlížením do katastru (situační schéma, venkovní přípojky atd.).

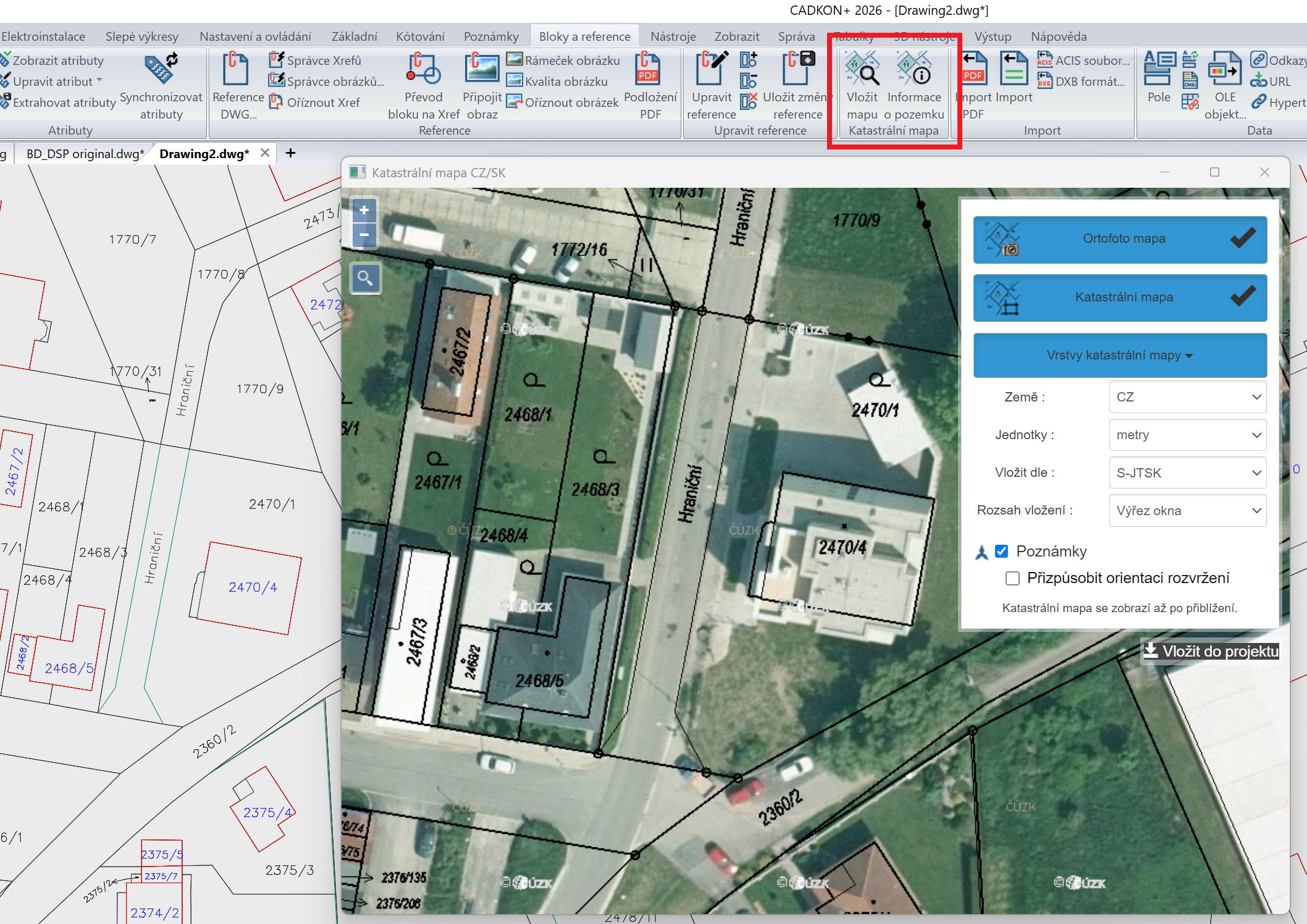

Příklad vložené katastrální mapy.
Příklad vložené katastrální mapy.
